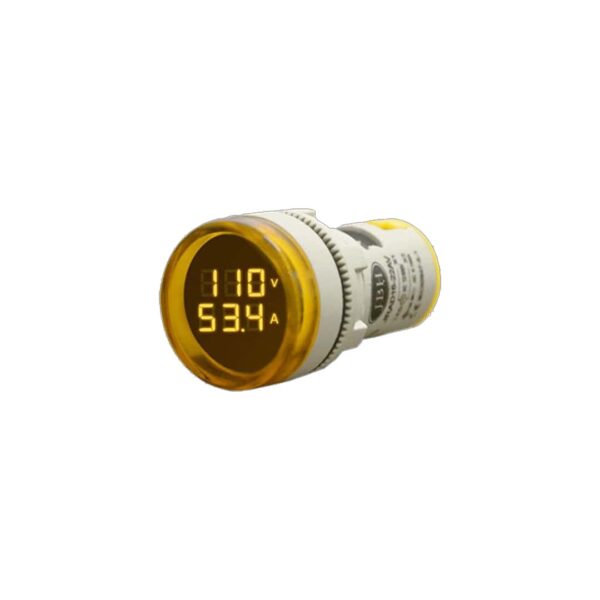

سیگنال ولت-آمپر گرد زرد

چراغ سیگنال ولت آمپر متر

چراغ سیگنال ولت آمپرمتر دارای محدوده اندازه گیری ۱۰۰-۰ آمپر و ۵۰۰ – ۱۲ولت می باشد . این محصول به همراه ترانس جریان CT ) ) مخصوص به خود ارائه می شود. تنوع در قاب جلو و رنگ صفحه نمایشگر از ویژگی های شاخص این کالاست . بدین صورت که در دو تیپ گرد و مربع و در ۵ رنگ قرمز، زرد، سبز، سفید و آبی ارائه می شود. ولت آمپر متر چراغ سیگنالی قابلیت اندازه گیری ولتاژ از 50 تا 500 ولت و جریان AC از 0 تا 100 آمپر را دارا میباشد. ترانس جریان مربوطه همراه محصول ارائه می گردد. دقت بالا و سایز کوچک و استاندارد این محصول در کنار قیمت پایین از ویژگی های آن می باشد.

کاربرد چراغ سیگنال ولت آمپر متر

برای راه اندازی تجهیزات الکتریکی و الکترونیکی ، ۲ شرط اصلی وجود دارد . اول نرمال بودن ولتاژ راه اندازی و دوم میزان جریان مصرفی . محصول ولت آمپر متر چراغ سیگنالی  ETC این دید را به شما می دهد تا بصورت لحظه ای و دایمی جریان و ولتاژ را با دقت بالا ارزیابی کنید.

نحوه نصب ولت آمپر متر چراغ سیگنالی

نصب در شبکه تک فاز

برای روشن کردن ولت آمپر متر چراغ سیگنالی ETC کافیست فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نشان می دهد . ولی از آنجاییکه هنوز ترانس جریان  (CT)وارد مدار نشده ، جریان صفر آمپر می باشد . برای اندازه گیری و نشان دادن جریان ، کافیست ترانس جریانرا به بدنه چراغ سیگنال از طریق سوکت وصل کنید . سپس سیم هر فازی را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .

نصب در شبکه ۳ فاز

در شبکه ۳ فاز ، ۳ عدد ولت آمپر متر چراغ سیگنالی ETC بر روی تابلو باید نصب شود . جهت روشن کردن این چراغ سیگنال های ETC، دو مسیر پیش روی شماست .مسیر اول اینکه فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق  بین فاز و نول را به شما نشان می دهد . مسیر دوم به این شکل است که فازها را دو به دو به پایه های X1 و X2 هر یک از سیگنال ها بدهید . بدین معنا که جفت فاز RS را به سیگنال اولی بدهید . جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید . پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهند . ولی هنوز ترانس جریان  (CT) وارد مدار نشده است . پس طبیعتا جریان صفر آمپر می باشد . کافیست ترانس جریان را به بدنه چراغ سیگنال وصل کنید . سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .

کاربرد چراغ سیگنال ولت آمپرمتر سیگنالی برند

• تابلوبرق های صنعتی تک فاز و سه فاز
• تابلو برق های ساختمانی
• ماشین آلات صنعتی تک فاز و سه فاز
• تجهیزات الکتریکی سیار مانند موتوربرق
• جعبه فیوز داخلی واحدهای ساختمانی

ویژگی های چراغ سیگنال ولت آمپرمتر سیگنالی

•          جایگزین مناسب آمپرمترهای دیجیتال
•          دقت مناسب
•          کاملا اقتصادی
•          رنج وسیع اندازه گیری ۰-۱۰۰ امپر
•          رنج وسیع ولتاژ تغذیه
•          رنگ های متنوع صفحه نمایش
•          نصب راحت همانند چراغ سیگنال
•          اتصال راحت CT بوسیله کانکتور

منافع ولت آمپرمتر چراغ سیگنالی

 به نظر شما تجهیزی با این ابعاد کوچک ، که هم وظیفه ولت متر هم آمپرمتر و هم وظیفه چراغ سیگنال را به خوبی انجام داده چه منافعی دارد؟ جز اینکه این تجمیع سه محصول صرفه جویی در هزینه دوچندان شما برای خرید است؟ جز اینکه ابعاد و عمق فریم تابلو برق شما را درگیر نکرده و در موارد بسیاری باعث کوچک شدن ابعاد تابلو شده و این خود کاهش هزینه هاست. از این گذشته دقت بالا و زیبایی خیره کننده این تجهیز ، کیفیت ظاهری و نمایشی تابلوبرق یا ماشین آلات صنعتی شما را دوچندان می کند.
